IUS066 |
U |
Pou de registre prefabricat de polietilè. |
999,98€ |
Pou de registre, monobloc, de polietilè d'alta densitat, model RP "RASAN", de 800 mm de diàmetre nominal i 1,5 m d'altura nominal, sobre solera de 30 cm de gruix de formigó armat HA-30/B/20/XC4+XA2, encast del cos del col·lector 10 cm en aquesta solera, lleugerament armada amb malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080 i llosa al voltant de la boca del con de 150x150 cm i 20 cm de gruix de formigó en massa HM-30/B/20/X0+XA2, amb tancament de tapa circular i marc de ferro colat classe B-125 segons UNE-EN 124, instal·lat en voreres, zones per als vianants o aparcaments comunitaris. El preu inclou els equips i la maquinària necessaris per al desplaçament i la disposició en obra dels elements, però no inclou l'excavació ni el replé del extradós. |
Codi |
Unitat |
Descripció |
Rendiment |
Preu unitari |
Import |
1 |
Materials |
||||
mt10haf010ernu |
m³ |
Formigó HA-30/B/20/XC4+XA2, fabricat en central, amb ciment SR. |
0,398 |
117,49 |
46,76 |
mt07ame010n |
m² |
Malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080. |
1,327 |
6,85 |
9,09 |
mt11ras110sa |
U |

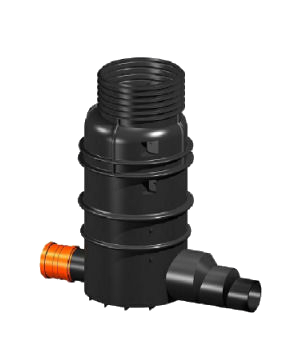

Pou de registre, monobloc, de polietilè d'alta densitat, model RP "RASAN", de 800 mm de diàmetre nominal i 1,5 m d'altura nominal, amb con reductor de 600 mm de diàmetre nominal en la boca, amb els "pates" instal·lats, base amb superfície llisa, una entrada amb maneguet d'unió amb junta elàstica de 400 mm de diàmetre i una sortida de 400 mm de diàmetre, segons UNE-EN 13598-2. |
1,000 |
717,20 |
717,20 |
mt10hmf010rRb |
m³ |
Formigó HM-30/B/20/X0+XA2, fabricat en central, amb ciment SR. |
0,349 |
118,37 |
41,31 |
mt46tpr010a |
U |
Tapa circular i marc de foneria dúctil de 660 mm de diàmetre exterior i 40 mm d'altura, pas lliure de 550 mm, per pou, classe B-125 segons UNE-EN 124. Tapa revestida amb pintura bituminosa i marc sense tancament ni junt. |
1,000 |
58,23 |
58,23 |
Subtotal materials: |
872,59 |
||||
2 |
Equip i maquinària |
||||
mq04cag010a |
h |
Camió amb grua de fins a 6 t. |
0,245 |
56,47 |
13,84 |
Subtotal equip i maquinària: |
13,84 |
||||
3 |
Mà d'obra |
||||
mo041 |
h |
Oficial 1ª construcció d'obra civil. |
2,288 |
28,42 |
65,02 |
mo087 |
h |
Ajudant construcció d'obra civil. |
1,144 |
25,28 |
28,92 |
Subtotal mà d'obra: |
93,94 |
||||
4 |
Costos directes complementaris |
||||
% |
Costos directes complementaris |
2,000 |
980,37 |
19,61 |
|
Cost de manteniment decennal: 50,00€ en els primers 10 anys. |
Costos directes (1+2+3+4): |
999,98 |
Plec de condicions
UNITAT D'OBRA IUS066: POU DE REGISTRE PREFABRICAT DE POLIETILÈ. CARACTERÍSTIQUES TÈCNIQUES Formació de pou de registre, monobloc, de polietilè d'alta densitat, model RP "RASAN", de 800 mm de diàmetre nominal i 1,5 m d'altura nominal, amb con reductor de 600 mm de diàmetre nominal en la boca, amb els "pates" instal·lats, base amb superfície llisa, una entrada amb maneguet d'unió amb junta elàstica de 400 mm de diàmetre i una sortida de 400 mm de diàmetre, sobre solera de 30 cm de gruix de formigó armat HA-30/B/20/XC4+XA2, encast del cos del col·lector 10 cm en aquesta solera, lleugerament armada amb malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080 i llosa al voltant de la boca del con de 150x150 cm i 20 cm de gruix de formigó en massa HM-30/B/20/X0+XA2; amb tancament de tapa circular i marc de ferro colat classe B-125 segons UNE-EN 124, instal·lat en voreres, zones per als vianants o aparcaments comunitaris. NORMATIVA D'APLICACIÓ
Elaboració, transport i posada en obra del formigó: Código Estructural.
Execució: CTE. DB-HS Salubridad. CRITERI D'AMIDAMENT EN PROJECTE Nombre d'unitats previstes, segons documentació gràfica de Projecte. CONDICIONS PRÈVIES QUE S'HAN DE COMPLIR ABANS DE LA EXECUCIÓ DE LES UNITATS D'OBRA DEL SUPORT. Es comprovarà que la ubicació es correspon amb la de Projecte. PROCÉS D'EXECUCIÓ FASES D'EXECUCIÓ. Replanteig. Col·locació de la malla electrosoldada per la solera. Abocat i compactació del formigó en formació de solera. Col·locació del pou. Connexionat dels col·lectors al pou. Abocat i compactació del formigó per formació de la llosa al voltant de la boca del con. Col·locació de marc, tapa de registre i accessoris. Comprovació del seu correcte funcionament. Realització de proves de servei. CONDICIONS DE TERMINACIÓ. El pou quedarà totalment estanc. PROVES DE SERVEI. Prova d'estanquitat parcial. Normativa d'aplicació: CTE. DB-HS Salubridad CONSERVACIÓ I MANTENIMENT. Es protegirà enfront de cops, especialment durant el reblert i compactació d'àrids i enfront del tràfic pesat. CRITERI D'AMIDAMENT EN OBRA I CONDICIONS D'ABONAMENT Es mesurarà el nombre d'unitats realment executades segons especificacions de Projecte. CRITERI DE VALORACIÓ ECONÒMICA El preu inclou els equips i la maquinària necessaris per al desplaçament i la disposició en obra dels elements, però no inclou l'excavació ni el replé del extradós. |
Residus generats
Codi LER |
Tipus |
Pes (kg) |
Volum (l) |
17 01 01 |
Formigó (formigons, morters i prefabricats). |
1,840 |
1,227 |
17 04 05 |
Ferro i acer. |
0,058 |
0,028 |
Residus generats: |
1,898 |
1,254 |
|
15 01 01 |
Envasos de paper i cartró. |
0,158 |
0,211 |
Envasos: |
0,158 |
0,211 |
|
Total residus: |
2,056 |
1,465 |
